collier d'arret

Dans une attache par collier entre 2 tubes, on distingue le tube porté du tube porteur:

• le tube porte est celui dont les extremités sont proches des colliers
• l'autre est le tube porteur

Un collier classe B selon la norme EN74 peut transmettre une force de 1 tonne en traction ou compression du tube porte, vers le tube porteur.

Quand l'effort a transmettre depasse une tonne, il est possible de renforcer l'attache en ajoutant des colliers sur le tube porté, a chaque extremité.

• Si l'effort a transmettre est une traction dans le tube porté, les colliers d'arret doivent se trouver sur le tube porté, entre le collier d'attache et l'extremité du tube porté, aux 2 extremités

Si l'effort a transmettre est une compression dans le tube porté, les colliers d'arret doivent se trouver sur le tube porté, entre les collier d'attache, aux 2 extremités

• Si l'effort a transmettre peut etre soit une compression dans le tube porté, soit une traction, selon les cas de charge, les colliers d'arret doivent se trouver sur le tube porté,de part et d'autre des collier d'attache, aux 2 extremités

La fonction 'composant un par un' permet de placer les colliers d'arret

lien vers une video

tube et colliers en dehors des plans principaux

La fonction tube et colliers de MTX permet déja de placer un tube avec les colliers d'attache entre 2 tubes porteurs.

Les conditions pour cela:

• que les tubes porteurs soient parallèles entre eux et paralleles aux axes principaux
• que les 2 colliers d'attache soient dans un plan parallèle aux plans principaux de l'espace de modélisation Sketchup

La nouvelle version de la fonction 'tube et colliers' permet de placer un tube entre 2 points qui ne sont pas dans un plan parallèle aux plans principaux de l'espace de modélisation Sketchup

lien vers une vidéo

il devient donc possible de placer les diagonales d'une poutre au vent inclinée suivant les versants d'une toiture, par exemple.

Les autres nouveautés:

• le  tube et les 2colliers forment un composant; il est donc possible de selectionner l'ensemble d'un seul clic (plus facile pour copier ou deplacer)
• un trait est ajouté entre les points de fixation des colliers sur les tubes porteurs; le trait reste invisible et fait partie du composant; la fonction 'prepare'r calcul' efface les tubes et colliers, mais garde ce trait, pour simplifier la recuperation de la geometrie au format DXF

MTX version 20181127

Modifications et ajouts de la nouvelle version:

éditer scènes
---------------
La fonction passe désormais par une page html qui rassemble les images, et qui est imprimable depuis le navigateur internent par défaut de l'ordinateur

liste_nuage
--------------
éditer une liste qui a été faite avec l'application téléphone telechargeable:   ici

poteau couleur
-----------
mettre en couleur les tronçons de poteau selon leur longueur

modifier maille
-------------
modifier la longueur de tous les composants d'une maille d'un échafaudage de façade en une seule fois

escaplus
----------
modéliser un escalier en spirale dans une maille de 1.5 m, et complément correspondant dans la fonction de colisage

échafaudage roulant
------------------------
option pour plancher complet a tous les niveaux;  corriger l'échelle pour les roulants de longueur 1.5 m

liste avec images
---------------------
éditer une liste de matériel sous forme d'images; a chaque article correspond une image avec la quantité, la référence et la désignation

gestion stock
----------------
supprimer la fonction pour supprimer la dernière liste enregistrée; plutôt enregistrer la même liste mais en négatif
La référence de l'article peut être en caractères minuscules ou majuscules
prévoir une ligne pour toutes les références du catalogue dans le stock au départ, même s'il n'y a pas d'exemplaire, pour pouvoir les ajouter après

surface recouvrement
--------------------------
corriger l'accès a la fonction, calcul de la surface pour tous les recouvrements, verticaux, horizontaux, inclines

devis PLETTAC vision
-------------------------------
pour les échafaudages parapluie, les composants chevêtre et boulons sont groupes dans la liste de Plettac vision; pour les escaliers en spirale, la hauteur de 2.4 m correspond a une seule référence

3Dvol
--------
corrige lisse coudée KC2G

modèle type
---------------
plus nécessaire d'installer le modèle type

colisage ESCAPLUS

La fonction colisage de MTX complet est etendue aux escaliers ESCAPLUS

Par exemple, pour une hauteur de 9 m

le materiel rangé dans les chassis represente ce volume

4 chassis de 2.6m x 1.1m x 1.1 m hauteur environ

Dans un chassis entrent les pieces necessaires pour une hauteur d'escalier de 2.4 m

Un des chassis contient les pieces complementaires (cales, amarrages, marche paliere, garde corps superieur)

2 APA2

2 ACHE

ESCARG 1: ESCA24 + EHMP + EHGCS + 5 * AMX1 + 2 * AA04 + 2 * L99P

ESCARG 2: ESCA24

ESCARG 3: ESCA24

ESCARG 4: ESCA24

poteau en couleur

Il n'y a pas d’étiquette de couleur sur les poteaux pour savoir combien ils mesurent, parce que sur un chantier, il suffit de compter le nombre de disques et multiplier par 0,5 m.

A l'inverse, dans un modèle sketchup, ce n'est pas facile de distinguer les tronçons qui composent un poteau, parce qu'il n'y a pas de limite entre eux.

La nouvelle fonction  'poteau couleur'  de MTX_complet,dans la page 'modifier composants'

permet de mettre les tronçons de poteau dans une couleur correspondant a leur longueur

rose :              0,5 m

violet :         1,0 m

marron : 1,5 m

vert :        2,0 m

bleu fonce 3,0 m

bleu clair : 4,0 m

Quand on appuie une nouvelle fois sur 'poteau couleur', les poteaux reprennent tous la même couleur.

La liste des composants du modèle est la même, que les poteaux soient en couleur ou pas.

Nuage de points

Les nuages de points permettent de représenter un site de montage d'échafaudage (par exemple) sous forme de points.

Les coordonnées des points sont enregistrées dans un fichier.

Il existe plusieurs formats de fichiers; LIDAR est l'un d'entre eux (LAZ, voir plus loin)
https://www.lidarusa.com/sample-data.html

Pour importer le nuage de points dans sketchup, il existe plusieurs applications, dont UNDET
http://www.undet.com/

Plusieurs formats de fichiers sont disponibles dans UNDET:
*.E57, *.LAS, *.LAZ, *.PTS, *.DP, *.FLS, *.FPR, *.LSPROJ, *.FWS, *.CL3, *.CLR, *.ZFS, *.RSP, ASCII / NEZ (X,Y,Z/i/RGB).

UNDET garde les coordonnées des points du nuage dans un fichier extérieur a Sketchup, ce qui permet un affichage tres fluide du nuage.

Les points du nuage sont visibles, mais pas accessibles; pour pouvoir s'en servir, il faut créer des plans a partir d'un groupe de points ayant une même coordonnée: c'est une des fonctions très utiles de UNDET.

A partir du nuage:

créer un plan au niveau du sol, et construire l'échafaudage

lien vers une vidéo

MTX_escaplus

Nouvelle fonction pour modéliser l'escalier de chantier en spirale Escaplus

Écrire la hauteur utile de l'escalier

cliquer sur OK

L'escalier est modélisé en considérant un accès unique tout en haut, et 4 modules superposes maximum

Les pièces qui doivent être déposées, déplacées ou ajoutées par rapport au module standard de 2.40 m, sont d'une couleur différente

Les outils MTX habituels sont utilisables (liste de matériel, découpage en plan, ...)

MTX_modifier_maille

Nouvelle fonction de MTX complet pour modifier rapidement la longueur d'une maille d'un echafaudage de facade.

D'abord selectionner avec la souris les composants de la maille qu'on veut modifier

Dans la fenetre MTX > modifier composant, cliquer sur "modifier maille", ou cliquer a droite avec la souris

Une fenetre s'ouvre pour choisir la longueur qu'on veut donner a la maille

Dans l'exemple, on veut passer d'une maille de 2.5 m a 2.0 m

Cliquer sur 'OK'

Les composants de la maille selectionnees passent a 2 m

Il y a un espace vide de 0.5 m; selectionner les composants de la maille a droite et les deplacer de 0.5 m

La modification est faite rapidement

lien vers une video

Sketchup vers Revit

Selon WIIP (Spécialistes du développement sur les produits Autodesk Revit, AutoCAD, Inventor, Vault, Navisworks...) on peut importer directement dans Revit des fichiers Sketchup en suivant la procédure suivante:
https://knowledge.autodesk.com/fr/support/revit-products/learn-explore/caas/CloudHelp/cloudhelp/2018/FRA/Revit-Model/files/GUID-57805933-917B-4B5B-9AD2-80396354EDE0-htm.html

D'abord enregistrer le fichier Sketchup en version 8

Il est importé sous la forme d'une famille qui est l'équivalent des blocs AutoCAD. C'est une seule entité mais on peut la décomposer

Les modèles d'échafaudages construits avec MTX peuvent donc être placés simplement dans un modèle Revit pour la gestion d'un chantier (BIM).

WIIP

MTXmacOS palette

Une palette pour introduire des composants MTX dans une fenêtre skechup version Apple:

Fonctionne de la même façon que la version windows (le calque volume disparaît et réapparaît automatiquement, l'orientation du composant se fait en cliquant 2 points, ...) mais l'aspect des boutons dans la fenêtre est different.

Pour installer l''extension, cliquer sur 'Fenetre > Gestionnaire d'extensions'

Pour executer l'extension, cliquer sur 'extensions > MTXmacOS'

LISTimages

Nouvelle fonction pour éditer une liste de matériel avec des images: chaque image est marquée avec la référence et le nombre d'exemplaires.

En mettant ces images en ligne dans un blog comme celui ci:

• elles sont rangees par nom d'affaire, date, mot clé, ... et conservees
• elles sont accessibles avec un téléphone portable connecte a _internet

Par exemple, pour ce modele:

La liste avec les designations:

MTX_editer_liste
2018-07-23 10:12:44 +0200

COMPOSANTS VISIBLES de la scene (Ensemble)
du modele pipe rack algerie file 1 et 2#glro20180706

nombre code designation
12 XPC7 POUTRE_ACIER_STANDARD_40_X_770
37 UC15 TUBE_GALVA_48.3_MM_LG_1.50_M__
22 UC10 TUBE_GALVA_48.3_MM_LG_1.00_M__
36 RI9G COLLIER_POUR_POUTRE_IPN_D.49
48 KPT4 POTEAU_STANDARD_METRIX_DE_200_

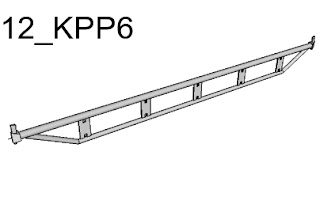

12 KPP6 POUTRELLE_PORTE_PL._METRIX_300
10 KPP5 POUTRELLE_PORTE_PL._METRIX_250
12 KPP3 POUTRELLE_PORTE_PL._METRIX_150
48 KPM2 POTEAU_MANCH._AMOV._METRIX_100
12 KPM1 POTEAU_MANCH._AMOV._METRIX_50_
4 KPI6 PLINTHE_BOIS_DE_300___________
4 KPI5 PLINTHE_BOIS_DE_250___________
8 KMH6 PLANCHON_ACIER_15/10E_20_X_300
70 KMC6 PLANCHER_ACIER_15/10E_30_X_300
18 KLR2 LISSE_METRIX_RENFORCEE_DE_100_
132 KLC6 LISSE_METRIX_STANDARD_300_____
82 KLC5 LISSE_METRIX_STANDARD_250_____
48 KLC3 LISSE_METRIX_STANDARD_150_____
60 KLC1 LISSE_METRIX_STANDARD_70______
28 KDV6 DIAGO._VERTI._METRIX_200_X_300
16 KDV5 DIAGO._VERTI._METRIX_200_X_250
12 KDV3 DIAGO._VERTI._METRIX_200_X_150
12 KDV2 DIAGO._VERTI._METRIX_200_X_100
45 APX5 PLANCHE_DE_MACON_21_X_4_L.250_
30 APX2 PLANCHE_DE_MACON_21_X_4_L.100_
203 L99P RACCORD_AN._PLETTAC_GALV.49X49

POIDS

total = 8160 daN
ossature = 6511 daN 79 % du total
tubes/coll = 489 daN 5 % du total
planchers = 1604 daN 19 % du total
plinthes = 44 daN 0 % du total

POIDS/m2 plancher

total = 120 daN/m2
plinthes = 0 daN/m2

SURFACE DE PLANCHER

67.8 m2

La liste avec les images
