MTX envoyer fichier

Si un fichier sketchup pose problème, pour le faire vérifier, il est possible de l'envoyer depuis la fenêtre MTX en cliquant sur 'divers > envoyer un fichier'.

Une fenêtre du navigateur internet par défaut s'ouvre sur une page Wetrasnsfer

choisir 'envoyer un transfert par e-mail', ajouter un message d'explication

faire glisser le fichier de la fenêtre du gestionnaire de fichiers vers la fenêtre de Wetransfer



MTX protection bas de pente

 Les protections bas de pente, ou garde corps couvreur, ont pour but d'éviter qu'une personne ou un objet sur le versant d'une toiture, ne tombe tout en bas sur le sol.

La chute est interrompue au niveau du plancher supérieur de l'échafaudage par un garde-corps surélevé.

La surélévation du garde corps du plancher supérieur dépend de:

•  la largeur de la maille de l'échafaudage
• le dénivelé entre le plancher supérieur de l'échafaudage et la rive de toiture.

Le référentiel NF-096 Annexe 1 donne des indications sur les dimensions a respecter.

Cliquer a gauche sur les poteaux au niveau du plancher supérieur, clic a droite après le dernier poteau: la protection bas de pente se met en place.

La fonction propose 2 options:

• surélévation de 1 m ou 2 m
• protection type lisse avec filet, ou panneau grillage

lien vers une video

MTX ndc facade

Nouvelle version de la fonction MTX ndc façade

Quand un échafaudage est dans une configuration standard selon norme NFEN12811.1.1:

• charge d'exploitation entre 75 et 600 daN/m2
• 1 niveau charge complètement, un autre a moitie
• monte en France
• amarre tous les 1,2,3 ou 4 niveaux dans toutes les files transversales
• avec ou sans recouvrement filet ou bâche
• sur terrain stabilise ou bitume
• avec des cales CP ou madrier
• sans report d'effort d'un poteau sur un autre
• sans console

la fonction MTX ndc façade permet de rédiger automatiquement une note de calcul.

La présentation de la note de calcul peut être personnalisée par copier-coller des résultats affiches dans une fenêtre bloc note, vers un programme de traitement de texte.

lien vers une video

MTX scenes vers HTML

 Pour obtenir un fichier PDF a partir des scènes sketchup, il y a 2 fonctions:

• PDFeur
• scènes vers HTML

PDFeur met automatiquement un cadre au format paysage (grand cote horizontal)  dans la page, mais dans certains cas, il vaut mieux que la page soit verticale (format portrait).

Par exemple, si l'échafaudage est une tour.

Pour représenter un modèle, avec la plus grande échelle possible, sur une page verticale:

• ajuster d'abord les dimensions de la fenêtre sketchup dans les proportions d'une pageau format portrait: la dimension verticale 1.5 fois plus grande que la dimension horizontale.

• cliquer sur créer documents > scènes vers HTML
• choisir le logo, si un commentaire doit être ajoute, ...

• cliquer sur 'OK'; les scènes sont transformées en fichier image et au bout de quelques secondes, les images sont assemblées dans un fichier HTML qui s'ouvre dans le navigateur internet par défaut. Cliquer sur les 3 points en haut a droite (si c est google chrome)

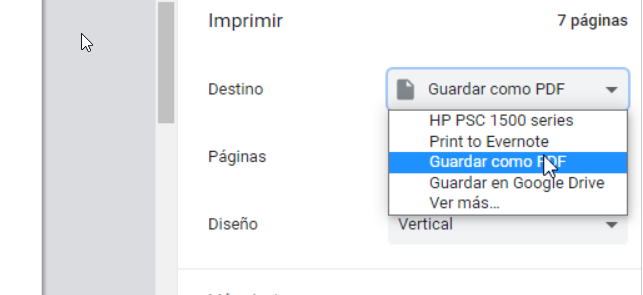

• une fenêtre de paramétrage de l'impression s'ouvre. Vérifier que l'imprimante sélectionnée est le format PDF

• Choisir le format 'portrait (vertical)

• la prévisualisation s'adapte automatiquement, ajuster l'échelle pour qu'il y ait le moins d'espace blanc inutile sur toutes les pages; ajuster les marges

• cliquer sur 'garder': une fenêtre s'ouvre pour choisir le nom et le dossier ou sera enregistré le fichier PDF

MTX importer image et echelle 1

Avec le plan du bâtiment a échafauder au format PDF, il est possible de faire une copie image au format JPG ou PNG, et de l'importer dans sketchup.

greenshot (https://getgreenshot.org/downloads/) permet de faire une copie image de l'écran; faire une copie locale, en traçant un rectangle sur la zone a copier, pour éliminer les zones inutiles.

Ensuite, pour importer le fichier image dans sketchup, 2 fonctions ont été ajoutées dans MTX (versions étendue et complète):

• une fonction pour importer le fichier image JPG ou PNG
• une autre pour la mettre a l'échelle 1

Cette vidéo explique comment faire: https://www.youtube.com/watch?v=eIlcOB2-ewY
