Toles ondulees avec epingles

 Pour faire un bardage ou une couverture sur un échafaudage, il est possible d'utiliser des tôles ondulées.

Les tôles mesurent 2.12 m dans la direction des ondes et 0.90 m dans la direction perpendiculaire.

Le recouvrement des toles est de:

• 12 cm dans la direction des ondes,
• 10 cm dans la direction perpendiculaire

Les tôles sont fixées sur les tubes par des épingles.

L'epingle est placee entre deux ondes; elle coince la tole du bas sur le tube et maintient la tole du haut dans un pli

De cette façon, la tôle du haut couvre la tôle du bas sur 12 cm, et l'étanchéité est assurée.

Pour simplifier la modélisation du bardage ou de la couverture, utiliser des groupes de composants, qui rassemblent les tôles et les épingles.

Selon leur position, les groupes sont appelés:

• courant (épingles en bas)
• supérieur (épingles en bas et en haut)
• droit (épingles en bas avec une épingle de fermeture)
• coin (épingles en bas et en haut avec une épingle de fermeture)

Le mise en place des groupes de tôles est décrites dans cette vidéo:

https://www.youtube.com/watch?v=3QSrxrFYbtA

cliquer sur 2 points pour orienter la rive basse de la tôle dans un plan horizontal; cliquer sur un troisième point, correspondant au 3eme angle de la tôle, pour orienter la tôle par rapport a la verticale.

Trimble scan essentials

Un nuage de points géométrique permet d'enregistrer les formes d'un bâtiment.

https://fr.wikipedia.org/wiki/Nuage_de_points_(g%C3%A9om%C3%A9trie)

La géométrie du bâtiment est une information essentielle dans la conception d'un échafaudage, donc le nouvel outil 'Trimble scan essentials', associe a Sketchup et qui permet d'exploiter les nuages de points géométriques, facilite énormément le travail.

https://www.sketchup.com/fr/products/scan-essentials

le grand avantage de cet outil, c est qu' il est fonctionne avec les outils déjà existants dans sketchup:

• le nuage de points peut être déplacé de la même façon que les objets sketchup
• les plans de section coupent aussi les nuages de points
• l'inférence (accroche objet) peut être associée plutôt au nuage, ou plutôt aux objets sketchup
• la visibilité du nuage de points peut être ajustée par rapport a celle des objets sketchup

La fonction de 'Trimble scan essentials' qui est vraiment utile quand on utilise Sketchup et MTX pour modéliser un échafaudage, c'est celle qui permet d afficher seulement une tranche du nuage de points.

On l'active en cliquant sur l'icone de l'engrenage dans la palette d'iccones

puis en cliquant sur 'display section box' dans la rubrique Section

L'épaisseur de la tranche est réglable.

Dans les fonctions de MTX qui permettent d'isoler les files verticales et les niveaux de l échafaudage

choisir de découper le bâtiment:

MTX ajoute alors un plan de section 50 cm avant chaque file ou au dessus de chaque niveau, et a chaque plan de section est associe automatiquement les points du nuage a proximité de l'échafaudage.

Sur chaque scène, le bâtiment est donc représenté de façon claire, ce qui permet de vérifier qu'il n'y a pas d'interférence avec l'échafaudage, et que celui-ci est suffisamment proche du bâtiment pour pouvoir faire les travaux.

Parmi les options de colorisation du nuage, 'color coded intensity' rend le bâtiment bien visible

En travaillant de cette façon, il n'est plus nécessaire de modéliser le bâtiment avec Sketchup a partir de photos ou de plans, le temps gagne est important, et la précision est bonne.

'Trimble scan essentials' est au pluriel, parce qu'il y a, en plus de la fonction pour lire les nuages de points, une fonction pour faire des images photo-realistes.

'Trimble scan essentials' fait partie de Sketchup Studio.

Ce qui n'est pas clair, c est comment acheter Sketchup Studio quand on a deja Sketchup Pro.

Rien n'est prévu dans la page https://www.sketchup.com/fr

Avec un abonnement Sketchup pro, il est possible d'essayer l'outil nuage de points pendant

30 jours. L explication viendra peut être après

MTX version 20211026

 La nouvelle version intègre les correctifs de la version précédente, plus les modifications suivantes:

• la gamme des longueurs de tubes lisses Metrix a été réduite, celle des amarrages aussi, pour correspondre a ce qui est disponible sur le parc matériel Altrad Plettac Mefran
• un observateur a été ajoute, pour afficher un message d avertissement quand le calque permanent (-BAT) devient le calque actif.

Le calque permanent sert a placer le modèle du bâtiment a échafauder; quand il est importe d'un autre programme, il peut contenir des composants; c'est pour les ignorer dans le décompte que MTX ne tient pas compte de ceux qui sont sur le calque permanent.

L'observateur a pour but d'éviter que des composants Metrix soient introduits dans le modèle alors que le calque actif est le calque -BAT.

Désinstaller la version précédente en gardant le code ordinateur

Ne pas tenir compte du message d erreur Sketchup.

Eteindre et rallumer Sketchup après installation.

MTX isoplans

 Cette fonction de MTX permet de créer des scènes pour isoler des plans de la structure tri-dimensionnelle de l'échafaudage.

De cette façon, il est possible de contrôler la stabilité de chaque file verticale, et de vérifier que les planchers permettent bien d'accéder a toutes les zones de travaux.

Dans les vues en plan, les files sont repérées par des lettres dans une direction, des chiffres dans l autre.

Quand l'échafaudage couvre plusieurs façades du bâtiment, la lecture d'un plan peut être difficile quand le maillage de 2 façades parallèles ne coïncide pas.

Une nouvelle version de la fonction MTX isoplans trace des lignes pointillées dans le plan des files verticales.

Activer la visibilité des lignes de construction, et la lecture du plan devient plus facile.



mettre composant a l echelle

 La fonction de MTX 3Dfil > 3Dvol, pour mettre en volume les fichiers importes d'autocad et faits avec la bibliothèque filaire, ne fonctionne pas bien pour certains composants.

Les embases, par exemple, n'étaient pas a la même échelle que les autres composants.

Une fonction a été ajoutée a MTX complet

sélectionner les composants dont l echelle est fausse et cliquer sur modifier composant > reinitialiser echelle

l extension s4U scaletool le fait aussi:

https://www.youtube.com/watch?v=ofgDbH8SMXg

axes en couleur

 les axes sont mis en couleur par MTX, quand on insère un collier

si l opération n aboutit pas, dans certains cas, ils restent en couleur ...

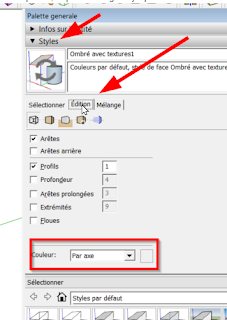

pour enlever la couleur, il faut afficher la palette.

si elle ne l est pas:

fenêtres > palette générale > afficher la palette

vérifier que style est coche

 dans la palette, cliquer sur l onglet style puis sur celui de édition

en bas il y a une fenêtre couleur

changer l option:

MTX_precision_deplacement

Avec le modèle type MTX pour Sketchup, l'unité de longueur est le mètre et le curseur se déplace sur l'écran tous les 10 cm.

Ca correspond au fait que les dimensions des bâtiments sont souvent données en mètres, et que la longueur des composants Metrix est le plus souvent un multiple de 10 cm.

Dans certains cas, il est nécessaire de pouvoir déplacer le curseur de façon plus précise; par exemple, pour mettre en contact un socle avec le sol...

Pour changer la précision de déplacement du curseur avec SketchUp, il faut afficher la fenêtre 'infos sur le modèle' et changer les paramètres

C'est une opération qui nécessite plusieurs clics.

La fonction MTX_precision_deplacement fait passer la précision du déplacement de 10 cm a 1 mm, et inversement, en un seul clic; on peut l'appeler depuis le menu déroulant:

 'extensions > MTX fonctions clavier > precision deplacement'

En téléchargeant et installant la nouvelle version des raccourcis clavier: https://we.tl/t-ilgHjh9e4R

il suffit d'appuyer simultanément sur Ctr+Alt +P pour changer la précision du déplacement du curseur

la combinaison de touches du clavier peut être aussi 'Alt Gr+P'

Pour revenir a la précision tous les 10 cm, appuyer une nouvelle fois



MTX symetrie des tubes et colliers

 Dans le correctif disponible ici: https://we.tl/t-dpsQMUKnXa, il y a une version modifiée de la fonction de symétrie.

En plus des plinthes et diagonales, il est désormais possible de l'appliquer aux tubes et colliers.

Le tube doit être dans un des plans principaux de sketchup, ou parallèle a un des axes principaux. Par exemple:

La fonction détecte automatiquement le plan du miroir si les colliers sont orientables.

Si les colliers sont orthogonaux, le tube doit être parallèle a un des axes rouge vert bleu.

• la fonction détecte automatiquement le plan du miroir quand le tube est horizontal.
• une fenêtre s'ouvre pour choisir le plan du miroir si le tube est vertical

Quand le tube n est pas parallèle a un des axes rouge vert bleu, et que les colliers sont orthogonaux, il reste possible d'utiliser la fonction miroir générique.

Quand le tube n'est pas dans un des plans principaux de sketchup, ni parallèle a un des axes principaux, par exemple:

la fonction ne donne pas un resultat exact.

lien vers une video

personaliser les plinthes

 Pour ajouter le nom d'une entreprise sur les plinthes bois, et le faire apparaitre dans les modèles sketchup, il faut chercher sur son ordinateur les fichiers qui correspondent aux plinthes bois:

L'adresse du dossier ou elles se trouvent est:

C:\Users\(nom de session)\AppData\Roaming\SketchUp\SketchUp 2017\SketchUp\Plugins\MTX\MTX_bibliotheque_(non_classee)

(nom de session) correspond a votre nom de session windows; pour le trouver, cliquer en bas de l'écran a gauche sur 'Demarrer > parametres'

cliquer sur 'comptes'

Le nom des fichiers de plinthe correspond a la référence du catalogue Metrix: il contient les lettres KPI

KPI1, KPI2, KPI3, KPI4, KPI5, KPI6

Ouvrir le fichier correspondant a la plinthe dans Sketchup, et cliquer dans le menu déroulant sur 'Outils > texte 3D'

Ecrire le nom de l'entreprise; les plinthes font environ 15 cm de hauteur, régler la hauteur du texte a environ 10 cm de hauteur dans la fenetre

Mettre le curseur sur la plinthe et poser le texte; il est introduit comme un composant.

Pour éviter de faire de la plinthe un composant de niveau 2, sélectionner le texte, cliquer a droite et l'éclater.

Purger le modèle du nom du composant

Pour finir, enregistrer le fichier.

Faire la même chose pour toutes les plinthes assez longues pour contenir le nom de l'entreprise.

A partir de cette opération, les plinthes du modèle que vous ferez contiendront le nom de votre entreprise.

MTX colisage

 La fonction MTX colisage permet de préparer l'envoi du matériel d'échafaudage sur un chantier.

Le modèle de l'échafaudage est déconstruit, tous ses composants sont poses au sol les un a cote des autres, et des indications s'affichent pour les mettre en châssis ou le cercler.

La taille des composants mis en châssis est réduite, mais ils restent comptabilisables; un volume est ajoute pour qu'il soit possible de tenir compte de l'encombrement du châssis plein.

Quand tous les composants ont été cercles ou mis en châssis, il est possible de se faire une idée de la place que nécessite le matériel au sol en rapprochant les châssis les uns des autres.

lien vers une video

MTX editer liste, calque 00 et calque permanent

Pour que la fonction MTX_editer liste de matériel donne un résultat correct, il ne faut pas:

• mettre les composants Metrix sur le calque permanent -BAT

• faire des groupes de groupes; parce que s'ils contiennent des composants Metrix, ils ne seront pas comptabilises
• faire de composant de composants de composants (composant de niveau 3) avec des composants Metrix
• mettre un # dans le nom d'un composant qui contient des composants (composant de niveau 2); parce que s'il contient des composants Metrix, ils ne seront pas comptabilises

La fonction MTX editer liste détecte les objets du modèle qui posent problème, les sélectionne et affiche un message d'avertissement pour qu'il soit possible de les changer de calque, ou de les éclater.

Quand un modèle de bâtiment est importe dans Sketchup, s'il est place sur le calque permanent, il peut contenir des composants de niveau 3.

A partir de la version 2020 de Sketchup, les calques sont appelés 'balises'.

MTX stock futur

MTX stock futur est un outil pour vérifier la possibilité de fournir du matériel a une date donnée a partir du stock.

Commencer par enregistrer la liste du matériel disponible a la date du jour, avec la fonction 'actualiser le stock'.

Si la fonction n'a jamais été utilisée auparavant, une fenêtre s'ouvre pour sélectionner la liste du matériel présent dans le stock.

Si la fonction a déjà été utilisée, le stock a déjà été initialise et des opérations ont été enregistrées, plusieurs options sont offertes:

• choisir 'reinitialiser le stock sans garder les operations' et cliquer sur la liste du matériel disponible si on veut repartir a zero sans rien garder

• choisir 'ajuster le stock en integrant les plus anciennes operations' si on veut corriger le stock initial en lui integrant les opérations qui avaient été prévues avant la date du jour

• choisir 'ajouter du materiel au stock en gardant les operations' si du matériel nouveau doit être ajoute au stock parce qu'il n'était pas présent au moment de l'inventaire, par exemple.

• choisir 'enlever du materiel au stock en gardant les operations', si du matériel doit être enlevé du stock, parce qu'il est revenu hors service, par exemple.

Quand le stock a été initialise, les opérations futures de depart et de retour du materiel, peuvent être enregistrées.

Cliquer sur 'ajouter operation'; une fenêtre s'ouvre pour choisir le fichier contenant la liste de matériel.

Ensuite une fenêtre s'ouvre, dans laquelle apparait le nom du fichier, et des cases blanches pour préciser:

• dates de départ du stock
• référence de l'opération
• date de retour au stock

Les dates sont des groupes de 8 chiffres année mois jour  (aaaa)(mm)(jj)

L'enregistrement d'une opération ne signifie pas qu'elle est possible: il faut encore vérifier que le stock pourra fournir le matériel a la date prévue de l'opération. Pour cela, cliquer sur 'verifier stock'.

La vérification prend quelques secondes, un texte s'affiche a l'écran pour indiquer que le calcul est en cours.

Quand il est fini, l'état du stock chaque jour de départ ou de retour de matériel, s'affiche dans une fenêtre du navigateur internet par défaut

Si il va manquer du materiel dans le stock, la quantité disponible des références qui vont manquer est affichée en négatif, et les mots '_MANQUE_MATERIEL' sont ajoutes après la date.

Pour éviter le manque de matériel:

• supprimer l'opération: cliquer sur 'supprim operation'
• modifier les dates d'une opération: cliquer sur 'modifier opération'
• ajouter du matériel au stock: cliquer sur 'actualiser le stock' et choisi l'option 'ajouter du materiel au stock en gardant les operations'

Pour voir la liste du matériel disponible dans le stock a une date précise, cliquer sur 'stock a date'

lien vers une video

MTX palette 1 composant

 Les icones de la palette Autocad pour la bibliothèque Metrix de Altrad Plettac Mefran, ont ete utilisées pour faire une palette Sketchup qui sera disponible dans la prochaine édition de MTX.

Pour afficher la palette d'icones, cliquer sur Affichage > barre d'outils

Cocher 'palette 1 composant MTX'

La palette s affiche:

Les composants sont rangés par classe:

• la première icone a gauche de chaque ligne signale la classe
• chacune des icones suivante sur la ligne ligne permettent d introduire un composant de cette classe

La première fois que la palette apparait, il est nécessaire de lui donner la forme qui correspond a 16 colonnes et 21 lignes.
